CNC Plaka ve Profil Kombinasyon Kesim Makinası|Teknik Tedarik Rehberi

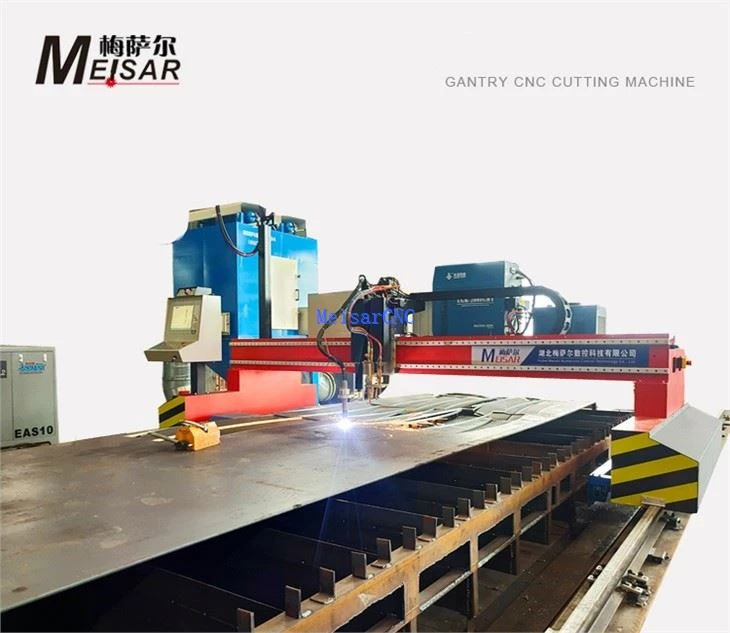

CNC Plaka ve Profil Kombinasyon Kesme Makinesi, düz levha/levha kesme ve yapısal profil işlemeyi tek bir portal sisteminde birleştirir. Geleneksel bir levha kesme tablasını ağır-işe uygun bir döner eksen veya yardımcı profil aynasıyla birleştiren bu makine, çelik levhaları, H-kirişleri, kanalları, açıları ve boruları sıralı olarak veya birleşik bir düzen içinde işler. Bu mimari, ara malzeme taşıma işlemini ortadan kaldırır, üretim alanı ayak izini %40'a kadar azaltır ve farklı malzeme geometrilerinde sıkı konumsal toleransları korur.
Teknik Özellikler ve Yapılandırma
|
Şartname Kategorisi |
Parametre Detayları |
Endüstriyel Standart / Seçenekler |
|
Etkili Plaka Kesim Genişliği |
2.000 mm'den 6.000 mm'ye |
Atölye düzenine göre özelleştirilebilir |
|
Etkili Plaka Kesme Uzunluğu |
6.000 mm ila 24.000 mm+ |
Modüler ray uzantıları mevcuttur |
|
Profil İşleme Çapı |
Yuvarlak boru: Φ 50 mm - Φ 600 mm |
Kare ve dikdörtgen boru desteği |
|
Profil Boyu Kapasitesi |
12.000 mm'ye kadar |
Ağır-işe uygun hidrolik/pnömatik ayna kelepçesi |
|
Kesim Teknolojisi |
Yüksek-plazma ve Oksi-yakıt |
Hypertherm X-Tanımı / HPR serisi entegrasyonu |
|
Tahrik Sistemi |
Hassas planet dişli kutularına sahip AC Servo motorlar |
Çift-taraflı uzunlamasına portal tahriki (Y-ekseni senkronizasyonu) |
|
Konumsal Doğruluk |
± 0,1 mm / 1.000 mm |
ISO 9013 uyumluluk standardı |
|
Kontrol Sistemi |
Endüstriyel CNC (Hypertherm EDGE Connect / Burny) |
Çok-eksenli eşzamanlı enterpolasyon (X, Y, Z, A, W) |
Malzeme, İmalat ve Kalite Kontrol
Yapısal Bütünlük ve İşleme Süreci
• Köprü Kirişi Mimarisi: Burulma sapması olmadan yüksek ivmelenme kuvvetlerine dayanacak şekilde tasarlanmış kaynaklı kutu-tipi yapısal çelik. Kaynak parçasının tamamı yüksek-sıcaklıkta tavlamaya tabi tutulur (dahili artık gerilimleri ortadan kaldırmak için 600 derece).
• Tek-Kurulumlu Hassas İşleme: Ana portal kirişi ve taşıyıcı birleşme yüzeyleri, ağır-işe uygun bir zemin delme tezgahında tek bir kurulumda tamamlanır ve kılavuz raylar ile raf montajları arasında paralel hizalama garanti edilir.
• Kılavuz Ray Kalibrasyonu: Sertleştirilmiş, taşlanmış sarmal kremayerler ve hassas doğrusal raylar, tüm hareket mesafeleri boyunca doğrusal düzlük sağlamak için lazer interferometreler kullanılarak hizalanır.
Sıkı Denetim Protokolü
• Geometrik ve Boşluk Testi: Lazer interferometreler, fabrika onayı öncesinde eksenin kareliğini, eğimini, sapmasını ve konumlandırmanın tekrarlanabilirliğini-doğrular.
•-Tahribatsız Muayene (NDT): Tüm-yük taşıyan yapısal kaynaklar, mikro-çatlakları önlemek için Ultrasonik Teste (UT) veya • AWS D1.1 standartlarına göre Manyetik Parçacık Denetimine (MT) tabi tutulur.
• Fabrikada Yanma-Testte: Termal kararlılığı, sürücü tepkisini ve elektriksel gürültü bağışıklığını değerlendirmek için simüle edilmiş dinamik yük altında 72-saatlik sürekli bir kuru çalışma testi gerçekleştirilir.
Uygulama Uygunluğu ve Görsel Kanıt
İdeal Endüstriler
• Yapısal Çelik Konstrüksiyon: H-kirişlerin ve yapısal boruların köşebent plakalarının yanı sıra başlık açma, kanal açma ve profil oluşturma.
• Gemi İnşa ve Deniz Mühendisliği: Modern bir iş akışı içinde gövde çerçeveleri, takviyeler ve güverte plakalarının imalatı.
• Ağır Makine İmalatı: Vinç kollarının, ekskavatör şasi elemanlarının ve madencilik ekipmanının yapısal çerçevelerinin kesilmesi.
Malzeme Uyumluluğu
• Karbon Çelik: 6 mm ila 100 mm (Oksi-yakıt); 32 mm'ye kadar üretim delme kapasitesi (HD Plazma).
• Paslanmaz Çelik ve Alüminyum: Cüruf oluşumunu ve kenar metalurjisini kontrol etmek için otomatik inert koruyucu gaz konsolları tarafından desteklenen hassas plazma kesimi.
Tedarikçi Değerlendirme Çerçevesi
Hibrit plaka ve profil kesme sistemleri için imalatçıları denetlerken aşağıdaki operasyonel yetenekleri doğrulayın:
-Şirket İçi Ağır İşleme Varlıkları:Tedarikçinin, uzun vadeli mekanik sürüklenmeyi önlemek için-tam uzunluktaki portal yapılarını tek geçişte işleyebilen büyük-ölçekli zemin delicilere sahip olduğundan- emin olun.
Yerel Çok-Eksenli Denetleyici Entegrasyonu:CNC kontrol cihazının, dengesiz üçüncü- taraf makro geçici çözümlere dayanmadan, plaka kesme (X, Y, Z) ve profil döndürme (A, W eksenleri) arasındaki senkronize enterpolasyonu yerel olarak yönetmesi gerekir.
Post-İşlemci Uyumluluğu:Sistem, eğim kesimleri veya boru kesişimleri için manuel G-kodu ayarlamalarına gerek kalmadan, büyük yerleştirme takımlarıyla (SigmaNEST, ProNest, FastCAM) doğrudan arayüz oluşturmalıdır.
Tedarik Karar Çerçevesi ve Yatırım Getirisi
Ayak İzi ve Verim Analizi:Mevcut mağaza alanı kullanımını değerlendirin. Bağımsız bir boru kesicinin ve bir plaka portalının tek bir makinede birleştirilmesi, istasyonlar arasındaki tavan vinç transferlerini ortadan kaldırır.
Görev Döngüsü Gereksinimleri:Çok-vardiyalı yapısal imalat tesisleri için, sürekli çalışma süresini sürdürmek amacıyla sıvı-soğutmalı ağır-iş plazma torçları ve otomatik cüruf temizleme çekme zincirlerini belirtin.
Yardımcı Program Önkoşulları:Fabrika güç stabilitesini (yüksek-plazma invertörleri için ± %10 voltaj regülasyonu) ve basınçlı hava kalitesini (sarf malzemesinin uzun ömrü için ISO 8573-1 Sınıf 1.4.1 kuru hava filtrelemesi) doğrulayın.
Sıkça Sorulan Sorular (SSS)
S: Makine aynı anda plaka kesme ve profil kesme işlemini gerçekleştirebilir mi?
C: Çoğu standart portal konfigürasyonu, profil aynasının plaka kesme tablasının yanında veya sonunda konumlandırıldığı ortak bir uzunlamasına ray sistemi kullanır. Portal köprüsü her iki bölgeye de hizmet verirken, her iki istasyondaki eş zamanlı aktif kesme, kontrol cihazı kanal atamalarıyla sınırlıdır. Tipik olarak operatörler, kesintisiz iş akışını sürdürmek için profilleri yardımcı aynaya yüklerken veya boşaltırken plaka programlarını bir uca yerleştirir.
S: Sistem, kalın plakanın oksijen{0}}yakıtla kesilmesi sırasında termal deformasyonu nasıl telafi ediyor?
C: Portal, tahrik motorlarını ve lineer yatakları radyant ısıdan koruyan termal koruyucu plakalarla donatılmıştır. Ayrıca CNC yazılımı, ön ısıtma ve delme sırasında lokalize plaka bükülmesini telafi ederek tutarlı bir uzak mesafe mesafesini korumak için kapasitif ve ohmik algılamayı kullanan dinamik torç yükseklik kontrolüne (THC) sahiptir.
S: Hangi CAD/CAM ve{0}son işlemci desteği dahildir?
C: Makine, ProNest, SigmaNEST ve FastCAM dahil olmak üzere -sektör standardı yerleştirme paketleriyle doğrudan entegre olur. Standart DXF/DWG dosyaları doğrudan doğrulanmış G-koduna dönüştürülür ve karmaşık profil kesişimleri için girişleri, ortak{-çizgi kesimlerini ve eğim açılarını otomatik olarak yönetir.
