Dikdörtgen ve kare çelik boru tanıtımı

İçi boş yapısal bölümler (HSS) veya kare içi boş bölümler (SHS)/dikdörtgen içi boş bölümler (RHS) olarak da bilinen kare ve dikdörtgen çelik borular inşaat, mühendislik ve imalat endüstrilerinde yaygın olarak kullanılmaktadır. Eşsiz şekli, sağlamlığı ve çok yönlülüğü, onları çeşitli yapısal ve mimari uygulamalar için tercih edilen bir seçenek haline getiriyor.



Kare ve Dikdörtgen Boruların Sınıflandırılması

Üretim sürecine ve yüzey işlemine bağlı olarak kare ve dikdörtgen borular şu şekilde sınıflandırılabilir:

• Sıcak Haddelenmiş Dikdörtgen Borular

Sıcak-haddelenmiş çelikten yapılmıştır

Daha pürüzlü yüzey kalitesi

Daha düşük maliyet,-ağır hizmet tipi yapısal kullanımlara uygun

• Soğuk Haddelenmiş Dikdörtgen Borular

Daha iyi yüzey kalitesi ve boyutsal tolerans

Hassas parçalar veya görünür uygulamalar için idealdir

• Ön-Galvanizli Dikdörtgen Borular

Şekillendirmeden önce bobine uygulanan çinko kaplama

Düzgün yüzey ve iyi korozyon direnci

• Sıcak-Daldırma Galvanizli Kare Borular

Şekillendirildikten sonra erimiş çinkoya batırılır

Kalın çinko tabakası (275g/m²'ye kadar)

Dış mekan veya deniz ortamları için en iyisi



Dikdörtgen ve kare çelik boru Ortak Özellikler ve Boyutlar

Kare ve dikdörtgen boruların boyutları genellikle şu şekilde tanımlanır:

Dış Boyutlar (OD): genişlik × yükseklik (örneğin. 50×50 mm, 40×60 mm)

Duvar Kalınlığı: 1,2 mm – 10 mm

Uzunluk: 5,8m, 6m, 11,8m veya özel kesim

Örnek Boyutlar (Metrik):

Tip	Boyut (mm)	Kalınlık (mm)	Uzunluk (m)
Kare	25×25	1.5 – 3.0	6
Kare	50×50	2.0 – 5.0	6/12
Dikdörtgen	40×60	1.5 – 6.0	6/11.8
Dikdörtgen	100×200	3.0 – 10.0	Gelenek



Dikdörtgen ve kare çelik boru Malzeme Sınıfları:

Q195 / Q235 / Q345

ASTM A500 Sınıf B / C

EN 10219 S235 / S355



Dikdörtgen ve kare çelik boru uygulaması

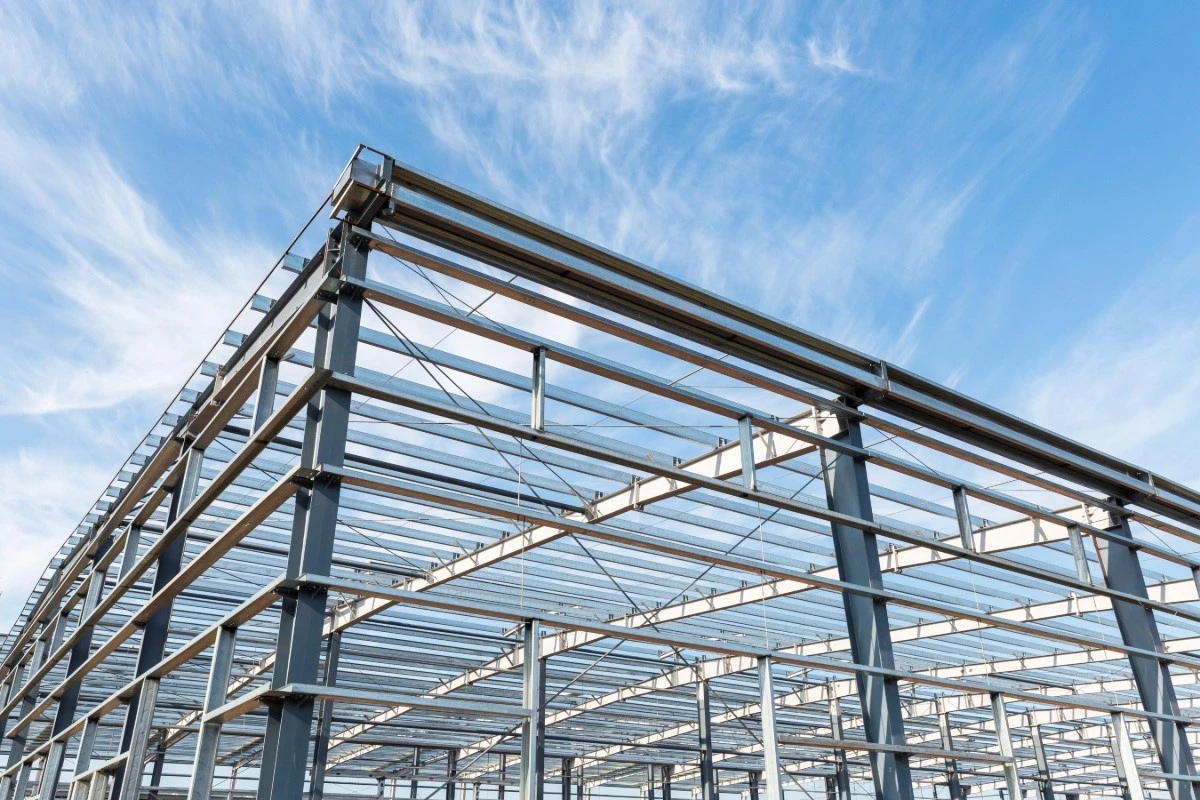

Yapısal Çelik boru (boru), çok çeşitli mekanik uygulamalar için kullanılabilir. Statik veya dinamik olarak kullanılabilir. I'in dar toleransları, iyi yüzeyi ve yoğun yapısı, onu yapısal destek ve parçalar, çerçeveler, raflar, römork yatakları ve römork bileşenleri, binalar, köprüler ve otoyollar için yapısal bileşenler ve destekler, konveyörler, makine parçaları, kılavuzlar ve destekler, güvenlik ve güverte rayları, tabela direkleri, atletik ekipmanlar, süs kullanımları ve endüstriyel, inşaat, otomotiv, cihaz, mobilya ve tarım endüstrilerindeki çok çeşitli uygulamalar için ideal kılar.





Dikdörtgen ve kare çelik boru ana kesme yolları:

• Açılı taşlama

  Açılı taşlama makinesi yaygın bir parlatma ve kesme aletidir. Açılı taşlama makinesi, açılı taşlama makinesinin daha uzun ömürlü ve daha yüksek performansa sahip olmasını sağlamak ve aynı zamanda kesme sırasındaki aşınmayı ve ısı oluşumunu azaltmak için fırçasız DC motor kullanır. Açılı taşlama makinesi tarafından kesilebilen dikdörtgen ve kare boru malzemeleri arasında bakır, çelik, demir, alüminyum, alaşım, paslanmaz çelik vb. bulunur. Açılı taşlama, kesme işlevine ek olarak parlatma, taşlama ve diğer işleme işlemleri için de kullanılabilir.



• Testere makinesi

Testere makinesi, inşaat sırasında düzgün kesme ve uygun kaynaklama ile karakterize edilir. Kusur, gücün çok düşük olması, yani çok yavaş olmasıdır; Şerit testereler düşük üretim gücüne ve minimum yatırıma sahipken, dikdörtgen ve kare boru testereleri aynı anda birden fazla kare boruyu sıralar halinde kesebilir ve büyük bir çıkış gücüne sahip olabilir ancak ekipman yapıları kaotiktir. Dış çapı daha küçük olan dikdörtgen boruların daire testere ile kesilmesi uygundur; daha büyük dış çaplı dikdörtgen boruların ise şerit testere ile kesilmesi uygundur;



• CNC Alev ve plazma kesme makinası

Plazma veya oksijen kesiminin tümü CNC kesime dahildir. Ekstra-büyük boru çaplarına ve ciddi duvar kalınlıklarına sahip dikişsiz çelik boruların kesilmesi bu kesme tekniği için daha uygundur. Plazma kullanarak kesme işlemi yüksek bir kesme hızına sahiptir. Kare borunun uç yüzeyi pürüzsüz değildir ve alevle kesme sırasındaki yüksek sıcaklıktan dolayı kesime yakın bir yerde ısıdan-etkilenen bir bölge vardır.

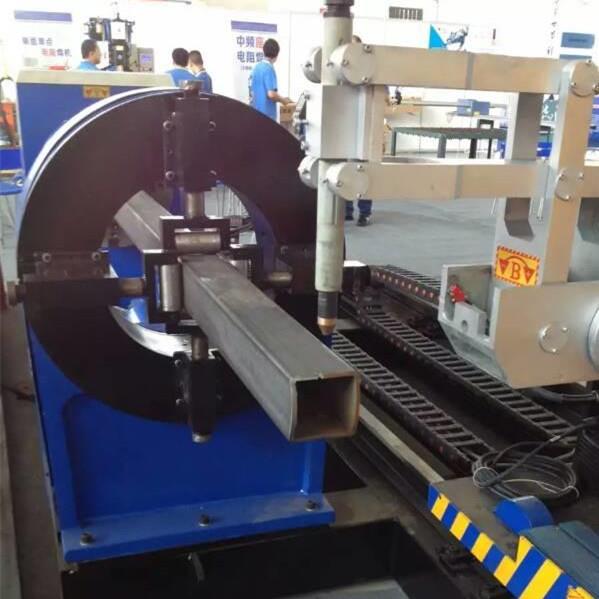

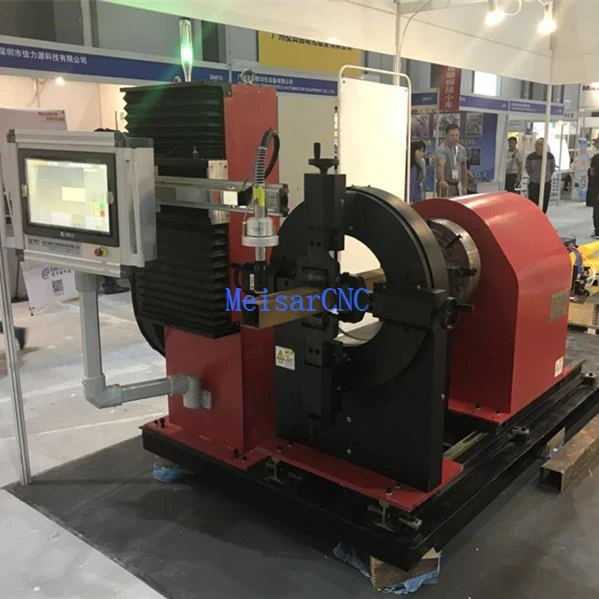

Dikdörtgen ve kare çelik boru CNC plazma veya alevle kesme makinesi MS-TS Giriş:

• Hubei Meisar CNC Technology Co. Ltd tarafından tasarlandı
• İş parçasını kesmek için uygundur: Kare ve dikdörtgen borular
• MS-TS Kare Boru CNC Kesme Makinesi, çelik boruların uçlarının otomatik olarak hesaplanması ve kesilmesi için özel olarak tasarlanmıştır.
• Ekipman, boru yapısal parçalarının kesilmesi ve işlenmesi için mekanik, petrokimya, inşaat, gemi yapımı, köprü kulesi ve metalurjik basınçlı kap endüstrilerinde yaygın olarak kullanılabilir.





Dikdörtgen ve kare çelik boru CNC plazma veya alevle kesme makinesi MS-TS Parametre Görünümü

	Öğe	Parametre
1	Kare tüp boyutu	40*40-240*240mm(Veya özelleştirilmiş)
2	Kesim modeli	Plazma ve/veya alev
3	Plazma kesme duvar kalınlığı	Plazma jeneratörüne bağlı olarak
4	Etkili kesme uzunluğu (mm)	6000mm veya özelleştirilmiş
5	Chuck	Manuel ayna 500# (Standart veya özelleştirilmiş)
7	Kesme hızı (mm/dak)	10-6000 mm/dak
8	Hareket hızı (mm/dak)	6000 mm/dak (Ayarlanabilir)
9	Maksimum yükleme ağırlığı (KG)	3000



Dikdörtgen ve kare çelik boru CNC plazma veya alevle kesme makinesi MS-TS Özellik:

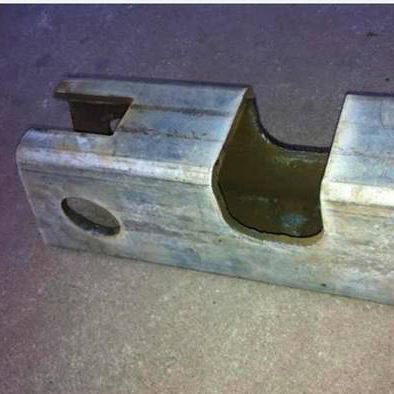

• MS-TS CNC dikdörtgen ve kare Kesme Makinesi, otomatik sayısal kontrollü alev/plazma termal kesme ekipmanıyla boruyu herhangi bir biçimde uçtan kesme kapasitesine sahip olup, yüksek hassasiyet ve verimlilikle kaynaklı kalıplama sağlar.
• Altı-eksenli bağlantı kontrol sistemi, Shanghai Fang Ling'in kesişim hattı CNC kesme sistemlerinde uzun yıllara dayanan deneyimine dayanmaktadır.
• Esas olarak dikdörtgen ve kare borular için kullanılır. (En tam sürüm, H-kirişler, I{-kirişler, yivli çelik, ayrıca oval borular, bel boruları ve diğer yiv kesme şemalarıyla birliktedir; neredeyse yivli tüm boru türlerinin ihtiyaçlarını karşılar).
• DXF veya DWG formatındaki dosyaları kullanarak, sökme ve yardımcı hesaplamalara gerek kalmadan "üç-boyutlu düğüm genişletme" otomatik programlamasını gerçekleştirebilir.
• Kullanışlı parametrik programlama, çubuk optimizasyonu yerleştirme, çoklu-çubuk sürekli kesme, ekstra-uzun çubuk otomatik ayırma, ilerleme teğet hesaplaması, boru dinamiği üç-boyutlu simülasyon, panel yuvası teknolojisi ve çok sayıda süreç yönetimi modülü dahildir.



Bu formda çeşitli boru düğümleri oluşturulabilir veya düzenlenebilir. Daha fazla boru düğümüne ihtiyaç duyulursa "Ekle"ye tıklayın; düğüm seçim formu gösterildiği gibi görünecektir.

Bu formda eklenmesi gereken düğüm desenleri üç boyutlu olarak canlı bir şekilde tasvir edilmiştir. Farklı desenler seçildikten sonra formun-sol alt köşesinde farklı istemler görünecek ve seçilirse bunların arka plan rengi sarımsı-yeşile dönecektir. Seçtikten sonra "Tamam"ı tıklayın ve ardından bu düğüm için düzenleme iletişim kutusuna girin.



Dikdörtgen ve kare çelik boru CNC plazma veya alevle kesme makinesi MS-TS Hizmeti

1. Satış-sonrası servis ve bakım.

Kurulum ve{0}yerinde eğitim mevcuttur.



2. Kalite garantisi.

Ekipman garantisi muayeneden sonra başlar.

Tedarikçimiz, kesme torçu ve solenoid valf gibi sarf malzemeleri için-bir aylık kalite garantisi veriyoruz. CNC sistemi ve diğer kontrol parçaları için 12 ay garanti veriyoruz. (Yapay hasarlar garanti kapsamında değildir ve tedarikçi bakım sağlayacaktır. Kullanıcının yalnızca temel ücreti karşılaması yeterli olacaktır.)



Neden Hubei Meisar CNC'yi seçmelisiniz?

Yüksek Son! Profesyonel! Kendinize 100 Kat Değer Yaratın!
